Raspberry Pi Pico Wの開発環境を整える

 今回の開発作業は Windows 11 環境 で進めていきます。基本的には Windows を前提に解説しますが、macOS や Linux でも大きな違いはありませんので、他のOSをご使用の方も参考になるはずです。

使用する各種ツールやソフトウェアのバージョンについては、特別な理由がなければ基本的に最新版を使用して問題ありません。

1．統合開発環境のインストール

　まずは、MicroPython を使った開発に便利な Thonny IDE をインストールします。Thonny はシンプルで使いやすい Python 向けの開発環境で、Raspberry Pi Pico / Pico W に対応した MicroPython 実行環境が最初から組み込まれており、すぐに使い始めることができます。

Thonny IDE ダウンロードページ
https://thonny.org/

使用バージョン：4.1.7（もしくは最新版）
※特別な理由がなければ、公式サイトに掲載されている最新版 をインストールしてください。

【1】Windows用インストーラをダウンロード

トップページにある
“Windows (64-bit)” インストーラ
のリンクをクリックし、インストーラ（.exe）ファイルをダウンロードします。

> 💡「Installer for Windows（64-bit）」がおすすめです
　　　（Python 同梱版なのでセットアップが簡単）。


 thonny-4.1.7.exeファイルをDLし、インストールします。

【2】インストーラを実行

・ダウンロードしたインストーラ（例：thonny-4.1.7.exe）をダブルクリックして起動します。

【3】セットアップウィザードに従ってインストール

以下の手順でインストールを進めます：

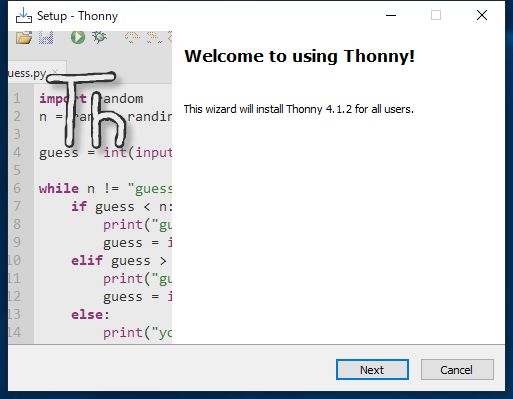

「Next」をクリックします。

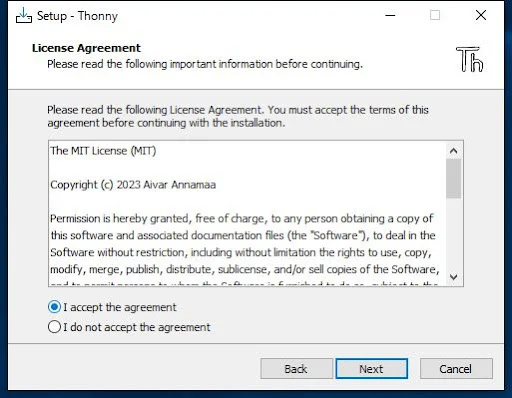

「I accept the agreement（使用許諾に同意）」を選択 → [Next]


インストール先フォルダはそのままでOK → [Next]

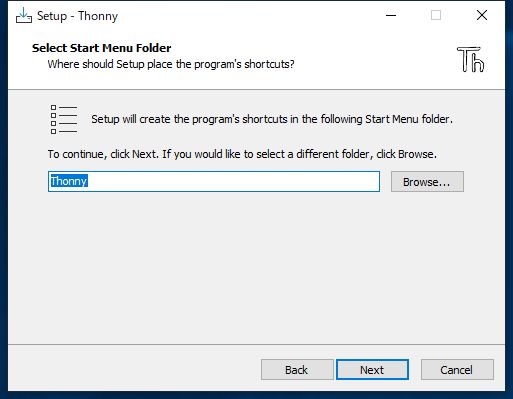

スタートメニューのショートカット作成もそのままでOK → [Next]


デスクトップにショートカットを作成（任意） → [Next]


[Install] をクリックしてインストールを開始

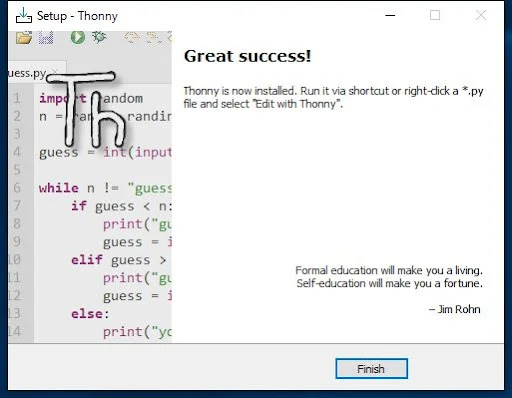

インストールが完了したら「Finish」をクリックします。

【4】初回起動と日本語化（任意）

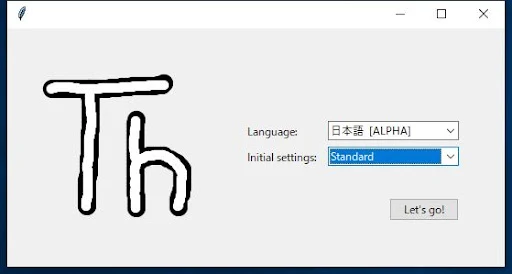

初期設定で言語は「日本語」にして、「Let's go!」をクリックします。


Thonny IDEの画面です。

【5】Pico W に MicroPython を書き込む

１．Pico W の BOOTSEL ボタンを押しながら USB ケーブルで PC に接続


※↑黄色く塗ったボタンの場所です。

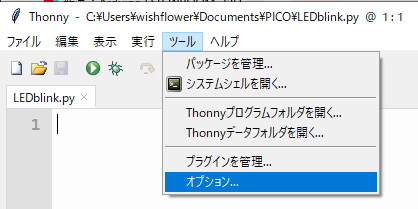

２．Thonny IDEのツール→オプションを開きます。


２．【インタプリタ】タブを開き、デバイスをMicroPython(Raspberry Pi Pico)に、PortをPicoが接続されているPortを指定します。

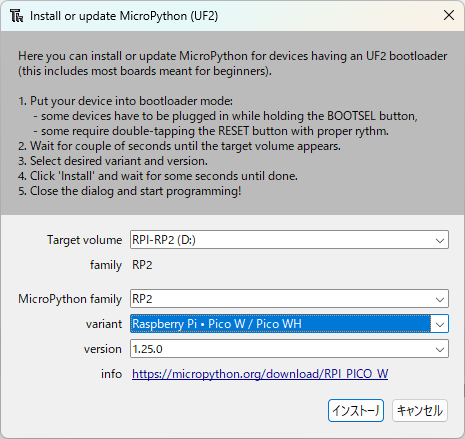

３．赤い線の部分をクリックして、下記設定でMicroPythonのインストールをします


４．ソースコードを記載し、保存します

【ソースコード】
from machine import Pin import time led = Pin("LED", Pin.OUT) # ボード内蔵 LED を取得 while True: led.on() # led.value(1) と同じ time.sleep(1) led.off() # led.value(0) と同じ time.sleep(1)

5．Thonny IDEのファイル→保存


６．保存先をRaspberry Pi Picoにし、LEDblink.pyとして保存します。


7．F5 キーでスクリプトを実行

　エディタをアクティブにした状態で F5 キー を押すと、シェル領域に


%Run -c $EDITOR_CONTENT


と表示され、現在開いているスクリプトが Raspberry Pi Pico W 上で実行されます。オンボード LED が点滅（または点灯）すれば、スクリプトは正しく動いていることを確認できます。
